RS485红外、雷达人体感应器

一、产品概述

YD-HW1906R/DC12人体感应器是采用红外传感器或5.8G雷达感应器对移动物体或人体进行探测，根据感应器检测情况自动记录有人和无人状态，通过RS485传输给智能网关或电脑端进行自动判断，实现对灯具开灯及休眠的智能控制，有效减少能耗。

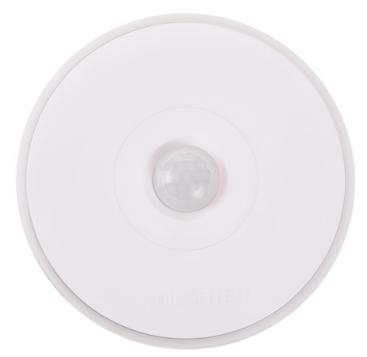

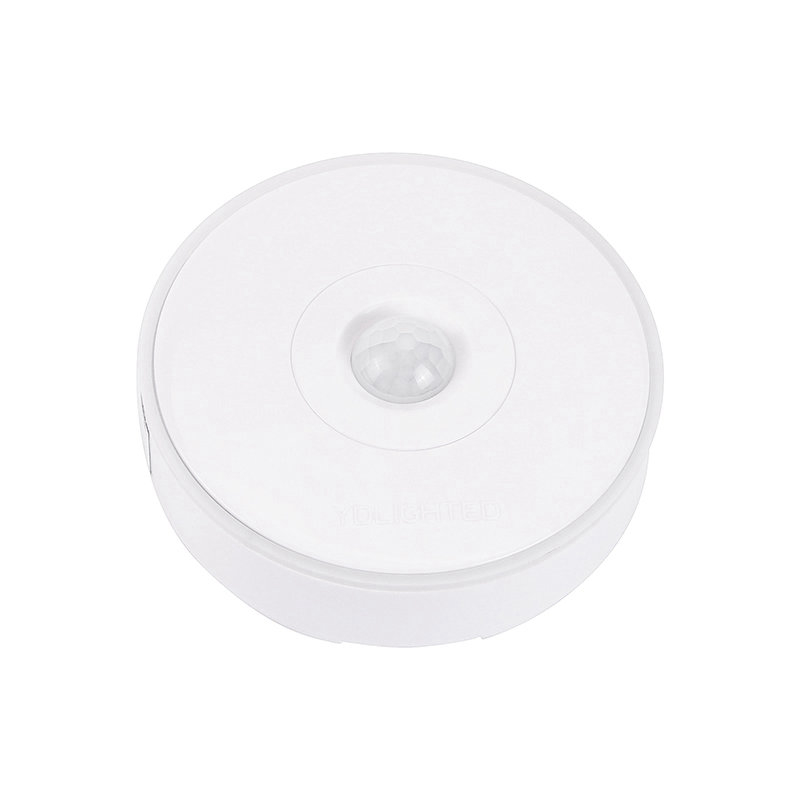

二、产品图片

三、产品特性

● DC12V直流供电

● 卡扣式吸顶安装，施工方便简单

● ABS防火料注塑成型，外观漂亮精致，适合于办公室、实验室等环境安装

● 采用中日合资数字带通滤波红外感应器或5.8G定向雷达波检测，检测精准无误动作

● 采用Modbus RS485 通讯，便于施工和二次集成

四、规格参数

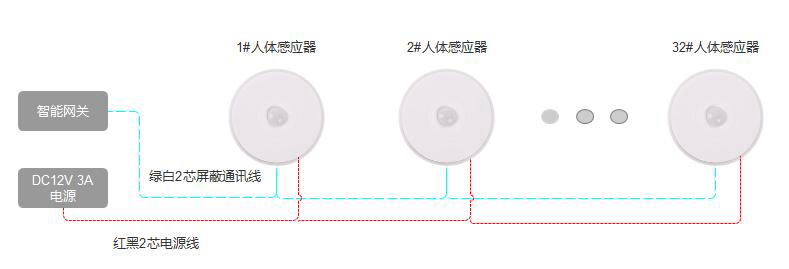

五、接线示图

六、安装方式

1、在设备安装位置预留或开具直径85~90mm的圆孔

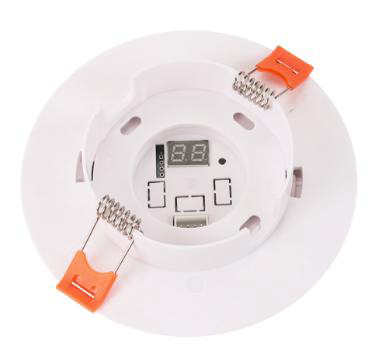

2、把人体感应器安装底座上的弹簧夹上掰，插入预留好的安装孔内卡紧

3、接好线并把四芯排线与人体感应器后端的连接器插接好

4、把人体感应器底部的缺口对准底座的凸起部分顺时针旋转听到“咔”的声音表示即已扣紧
