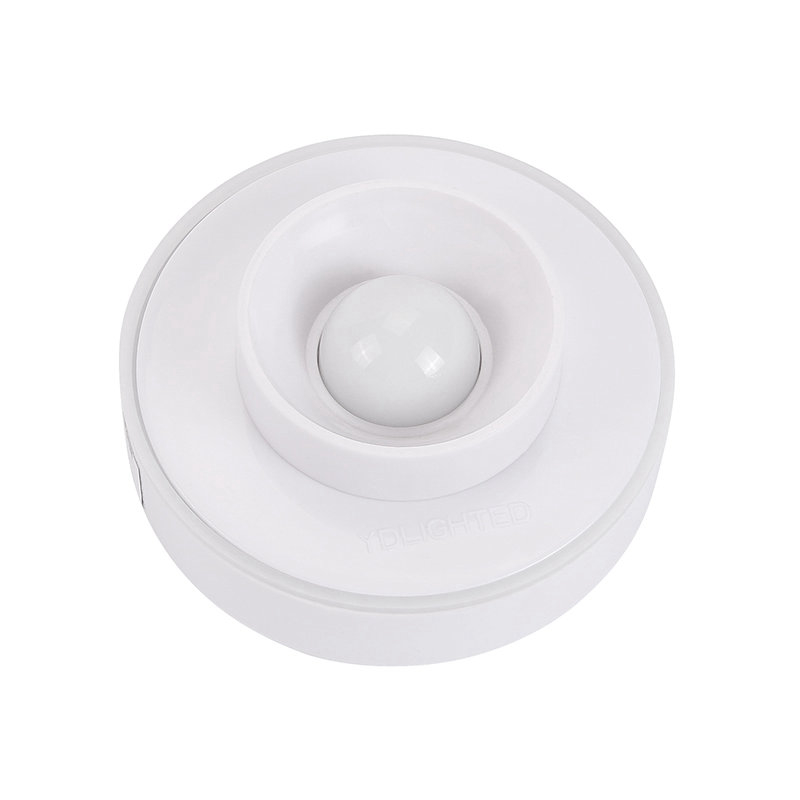

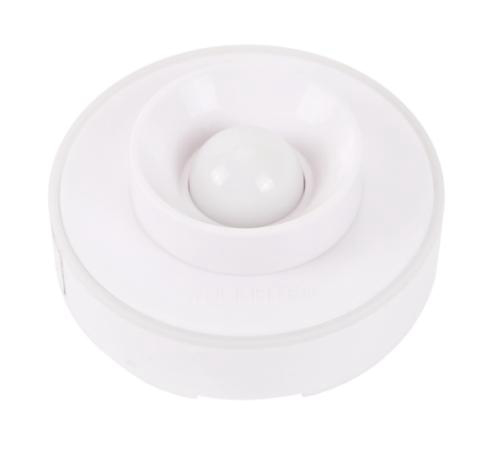

RS485光照度感应器

光照度感应器是采用专业的光照度传感芯片，根据传感器检测到光线的强弱自动记录实时的光线亮度，通过RS485传输给智能网关、PLC或电脑端，实现对灯具的开启亮度进行智能控制，有效减少能耗。

技术参数

工作电压DC12V

功耗：＜1W

光照测量范围0.001LUX~9999LUX

光照精度 ±5%FS

取样率5次/秒

感应角度＜160°

通讯方式：RS485

通讯波特率：9600bps

通讯协议：Modbus

通讯地址：≤32

信号输出周期≤1秒

工作环境温度-10℃~+50℃

工作环境湿度10-85%RH

外形尺寸：直径85mm，厚度25mm

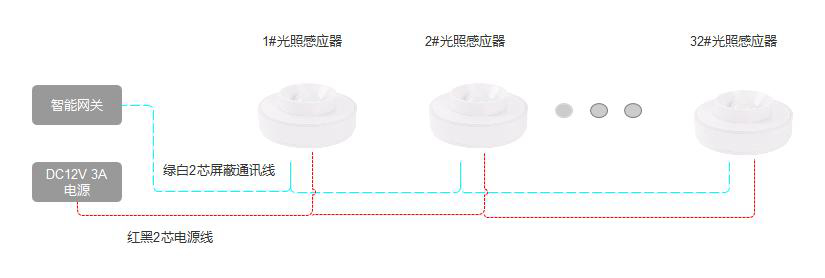

接线示图

安装方式

1、在设备安装位置预留或开具直径85~90mm的圆孔

2、把感应器安装底座上的弹簧夹上掰，插入预留好的安装孔内卡紧

3、接好线并把四芯排线与人体感应器后端的连接器插接好

4、把人体感应器底部的缺口对准底座的凸起部分顺时针旋转听到“咔”的声音表示即已扣紧
