蓝牙Mesh组网调光模块

一、产品概述

YD-6XB1/PWM是一款蓝牙Mesh组网的PWM调光模块。它由高度集成的控制IC、稳压电源IC、5.8G雷达感应模块、板载天线等部件构成。通过外接LED灯带、灯串、筒灯、面板灯、吸顶灯、工矿灯的驱动以及其它家居智能照明灯具能够实现对灯光的控制和调节，再搭配灯控手机APP和蓝牙网关，实现对灯光亮度进行调节和自动控制，配合雷达感应模块实现人来亮灯，人走休眠的智能节能照明要求。本模块适用于T8灯管、智能筒灯、面板灯、车间、仓储等场所的照明调光节能控制。

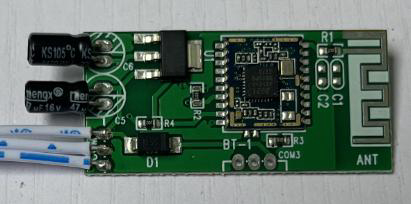

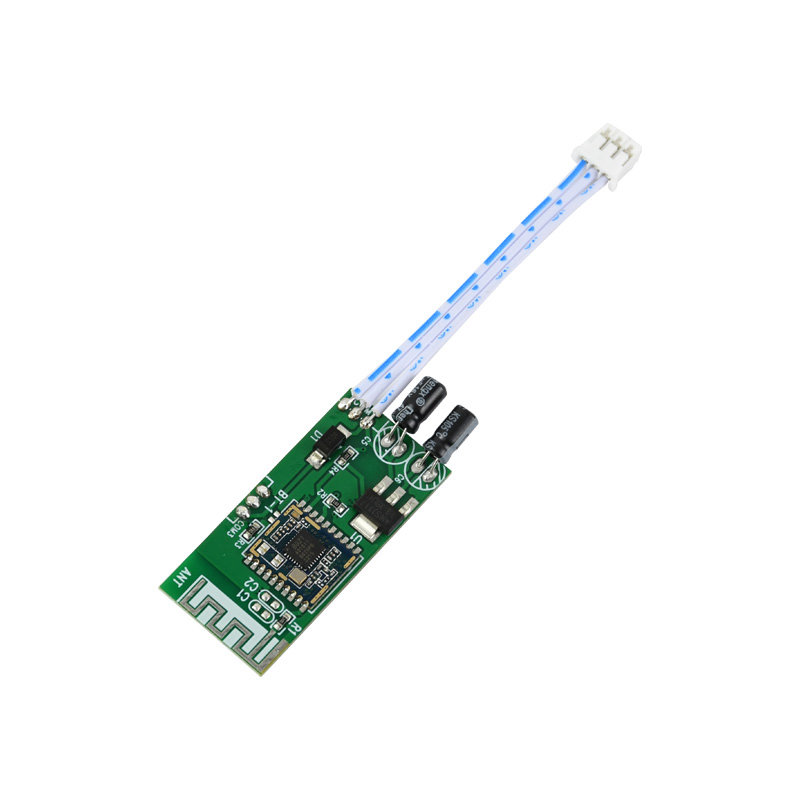

二、产品图片

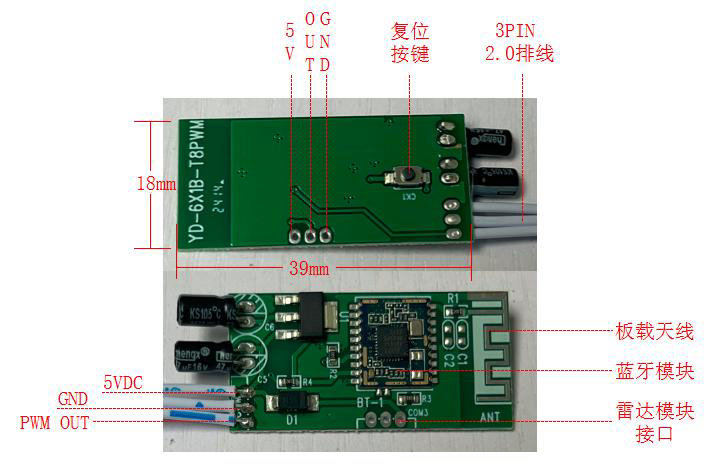

三、图片写真

四、产品特性

●设计小巧可集成到T8灯管内；

●3P 2.0接口端子，可与智能驱动实现集成控制；

●倒F板载天线，不占空间，信号传输可靠；

●DC5V供电，适合与主流驱动对接；

●0-100% PWM无级调光，无频闪；

●延时休眠时间0-120秒任意设置；

●自带控制逻辑，轻松实现人来开灯，人走关灯控制；

五、规格参数
