集成网关
  • 客服极速应答
  • 30min答复
  • 免费定制方案

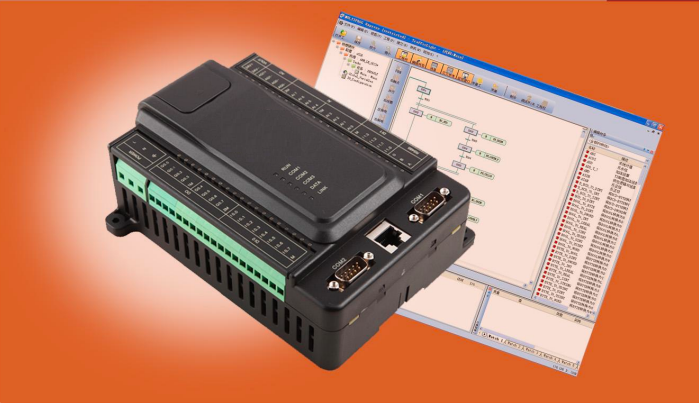

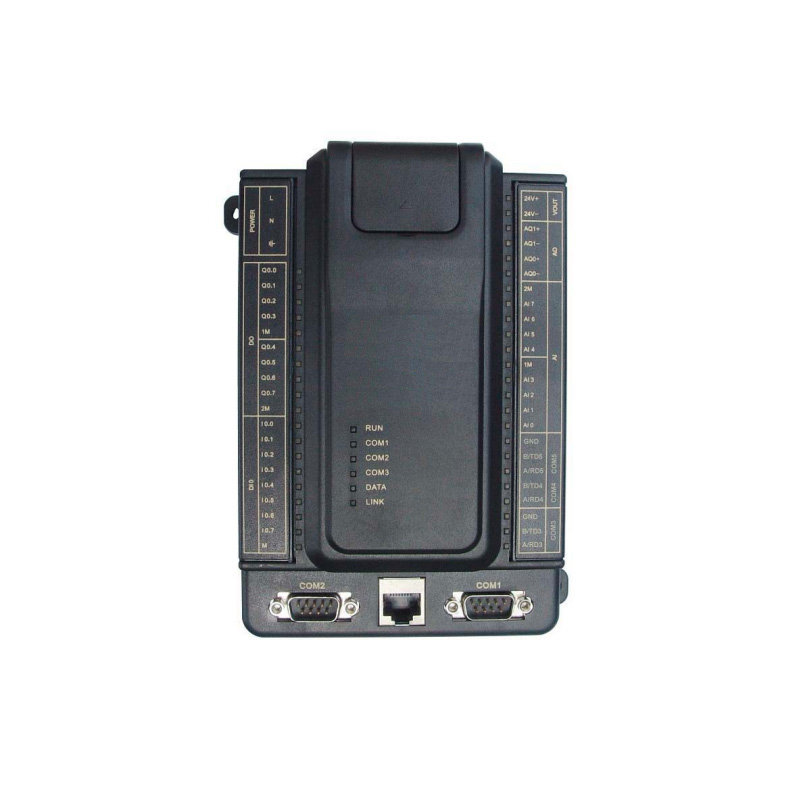

集成网关是一款编程逻辑控制器集成了时控模块、3路RS485通讯端口及2路RS232通讯端口网桥和TCP/IP通讯标准RJ45通讯端口,采用最大频率72MHz的ARM工业级CPU,外扩32M SDRAM和4M FLASH,嵌入式操作系统,2M用户程序存储区和2M用户数据存储区,实现断电后数据自动永久保存等。


本网关采用Multiprog编程软件进行编程,其编程语言和程序结构符合IEC61131-3编程系统,代替了传统 PLC 编程语言的OB、PB、DB、SB和FB五种功能块,用以太网线连接网口即可下载程序,如需要修改本网关的参数,如IP地址、串口波特率等,在计算机上运行ModScan软件。ModScan 与 网关之间通讯可以使用ModbusTCP或 Modbus RTU协议,使用ModbusTCP协议时需要用以太网线连接网关和计算机,而使用Modbus RTU协议时需要使用RS232直连串行通讯线连接计算机的COM口和网关的COM口

本网关是根据被控设备的信号,经自编写的程序对其处理、运算,把结果发送到现场被控设备,实现自动控制的目的。

主要参数:

尺寸:169x134x63mm

重量:0.5Kg

安装:标准导轨安装或两个螺栓固定

工作温度:-40ºC至85 ºC

额定电压:220VAC 或 24VDC

允许范围:90VAC至250VAC 或 24VDC

额定电流:40mA/220VAC(DO,AO,24VOUT均满载时)

以太网:1路RJ45接口10M/100M,程序下载口,按固定IP设置192.168.1.99 或按保持寄存器内的IP配置。

RS232:1路

COM0:内部测试用

RS232/485:3路

DIP开关:8位,全拨到ON,重新上电IP地址初始化为192.168.1.99

通讯指示灯:9个【运行灯(闪)、串口通讯指示(通讯时闪)、以太网连接指示】
