RS485远程调光器

YD-NE76A/B 调光控制器

YD-NE76A/B调光控制器是一款专业的LED照明智能调光控制器，采用目前最先进的PWM数字化亮度调节技术及二进制地址编码可方便的实现单灯控制和分组控制，调光不发生闪烁现象。本调光器可精准实现0-100%无级调光，调控时的亮度变化和灯具输出功率成正比，有效的提高节能效率，降低能耗。

技术参数

型号：YD-NE76A(为输出PWM调光信号)

YD-NE76B(为输出0-10V调光信号)

工作电压DC9V-24V

功耗：＜0.8W

信号输出：单路PWM（或电压0-10V）

通讯方式：RS485

通讯波特率：9600bps

通讯协议：Modbus

通讯地址：≤256

工作环境温度-15℃~+60℃

工作环境湿度10-80%RH

外形尺寸：长100mm，宽50mm，厚30mm

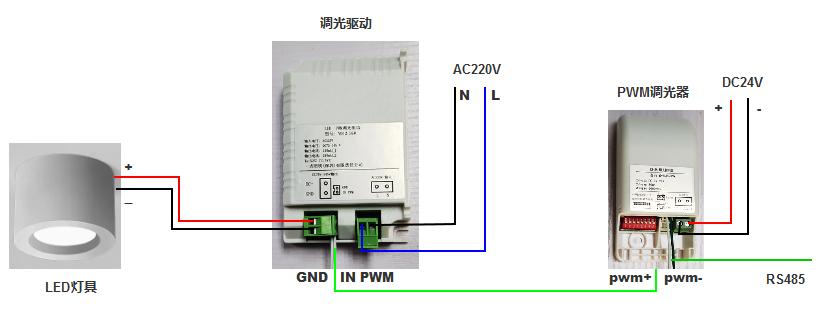

接线示图
