7寸人脸识别终端机

7寸人脸识别终端机

一、产品概述

SDXA507R是一款高性能嵌入式人脸识别终端,分为闸机安装、壁挂安装和落地安装。终端集成脱机人脸识别、身份核验、黑名单预警、陌生人抓拍、活体检测等功能为一体,采用宽动态高清人脸识别摄像头,在逆光弱光等苛刻环境适应性强,具有识别速度快、准确率高、名单库容量大等特点。可搭配人脸工地实名制管理系统、人脸门禁考勤管理系统、访客管理系统、智慧社区/园区管理平台等应用管理系统使用,完美适用于社区、校园、景区、酒店、商场、企业办公写字楼、公共服务场所、建筑工地等需要进行身份识别和门禁通行控制的复杂应用场景。

二、产品图示

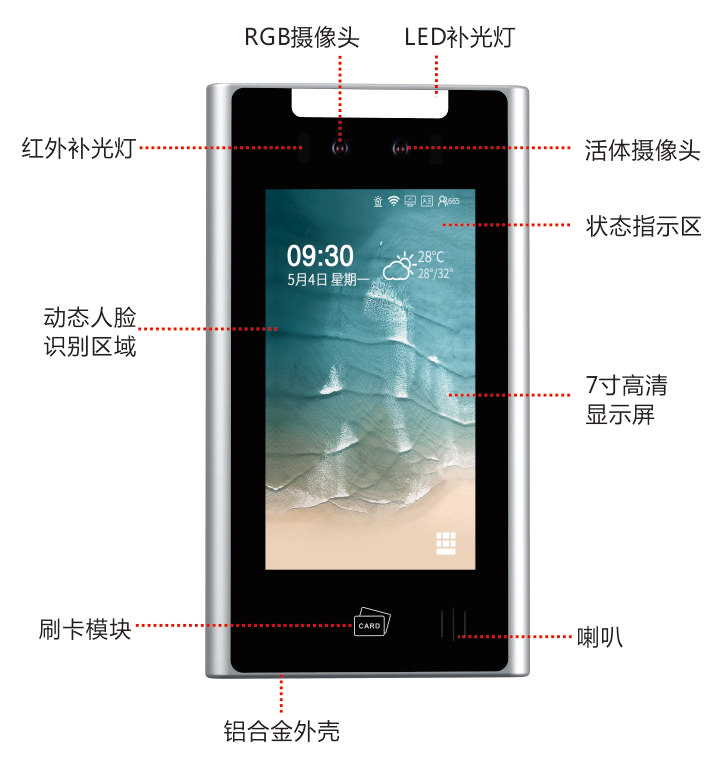

2.1产品说明

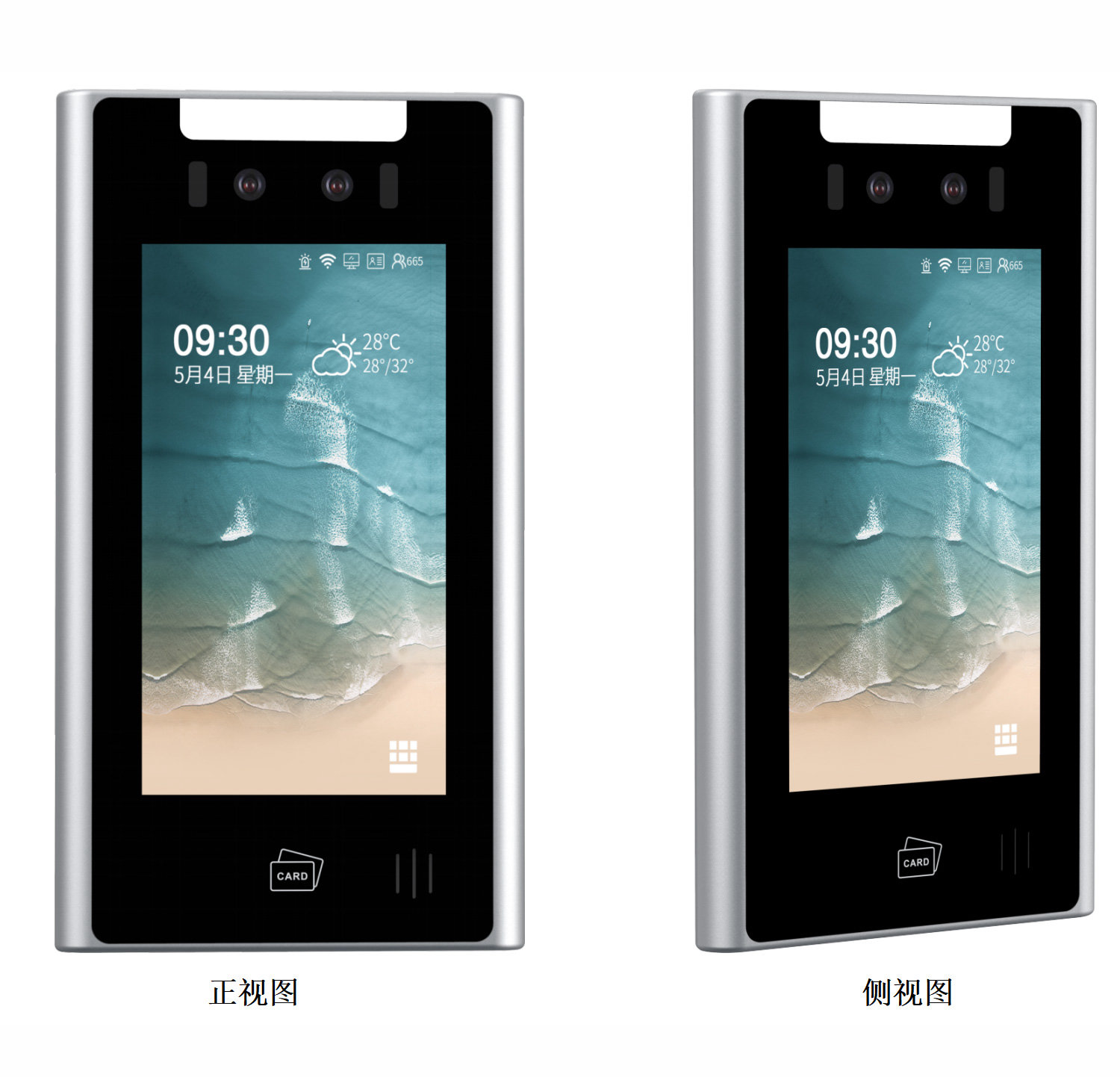

2.2产品写真

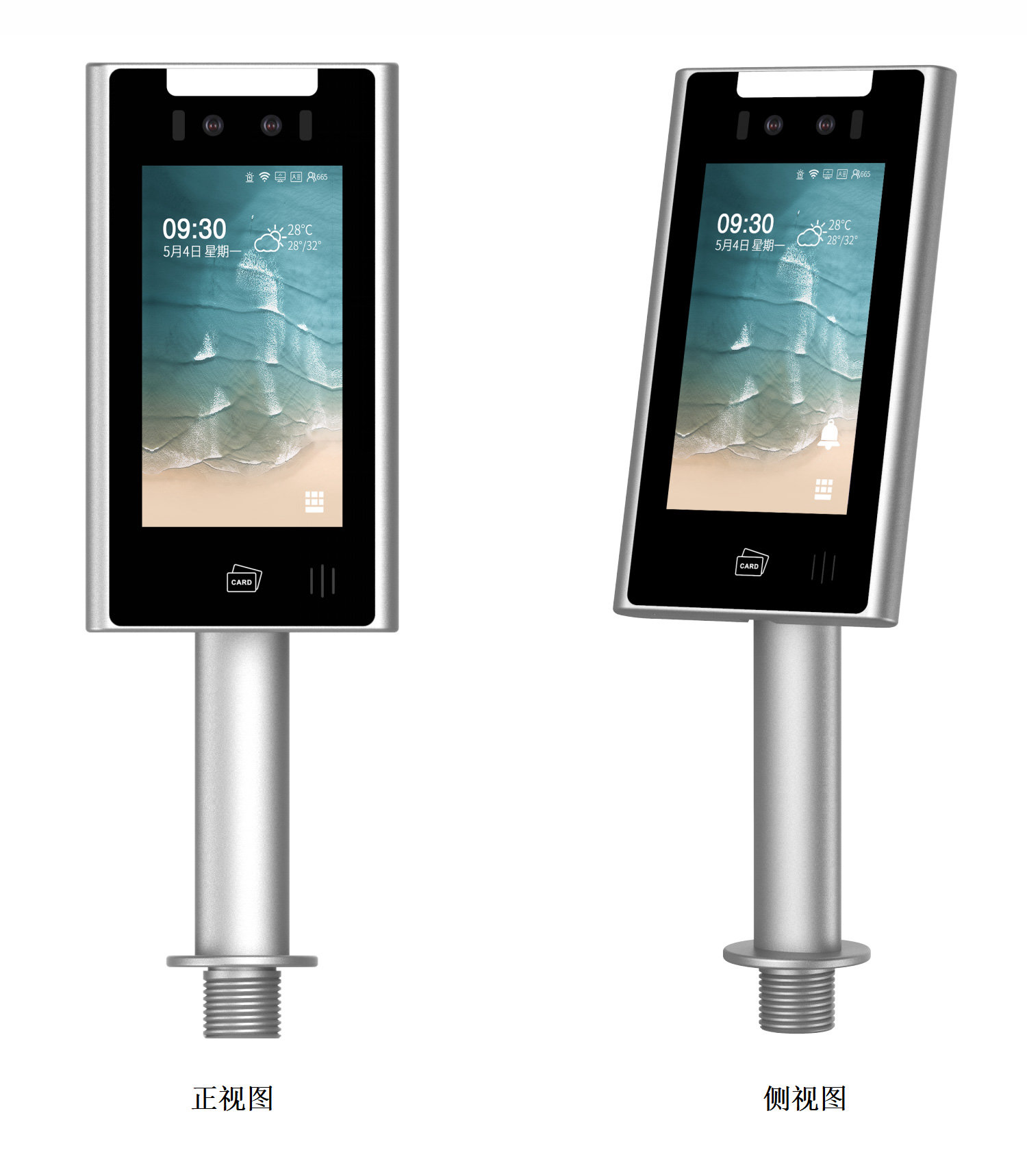

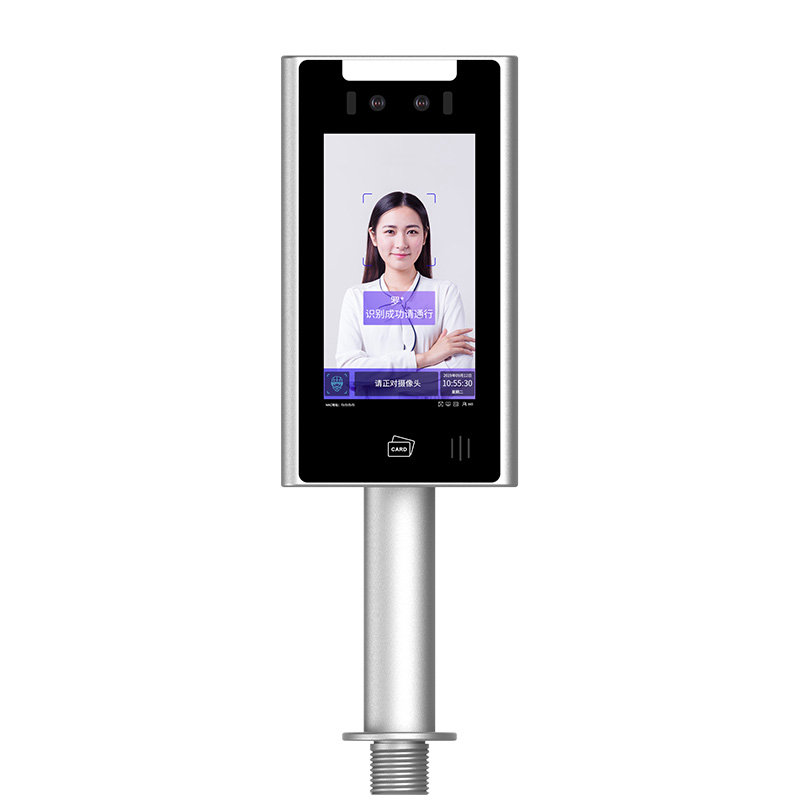

2.2.1 SDXA507R闸机款


2.2.2 SDXA507R壁挂款


三、产品特性

l超薄机身,双侧圆弧设计,整机圆润协调

l一体化铝合金机身,高精模具铸造,坚固耐用

l双目200万像素,支持宽动态,适应暗光、顺光、逆光等复杂场景人脸识别

l支持双目活体检测 ,防止照片/视频攻击,有效制止非法入场

l支持门禁和云门禁等应用模式切换;

l多凭证鉴权,支持住户⼈脸识别、刷IC/ID卡、CPU卡、国密卡、密码等多种开门方式,在保证安全的同时让通⾏更便捷

l标准wiegand26/34输出,可对接任何厂家的门禁控制器

l支持自助人脸采集和批量导入名单,名单管理更高效

l具备待机模式,降低功耗,延长使用年限

l5W超大名单库,适用场景更广泛

l接口丰富开放,支持二次开发对接


四、规格参数

产品型号

SDXA507R

安装场景

壁挂安装

闸机安装

工作温湿度

-20℃至60℃,<90℃RH

防护等级

IP55

整机功耗

Max.8W

机身尺寸

240*132*20mm(长*宽*厚)

398*132*20mm(长*宽*厚,含闸机支架)

机身材质

铝合金

系统

嵌入式Linux

CPU

高性能嵌入式处理器

存储

内存1GB,数据存储8GB

显示屏

7英寸液晶屏,分辨率1024*600

镜头焦距

4.5mm

摄像头

双目200W像素,支持宽动态

识别距离

0.3-3m(最佳识别距离2米以内)

识别时间

≤400ms

人脸库容量

1:N,N≤50000

准确率

≥99%

电源接口

1 x DC12V,DC005母头2.1*5.5

USB接口

1 x USB2.0

继电器输出

1 x 开关量输出, 2PIN 3.8间距端子

网线接口

1 x RJ45网口

韦根输出

1 x WG输出

IO输入

1 x 备用IO输入

*产品技术规格如有变更,恕不另行通知




五、外形尺寸

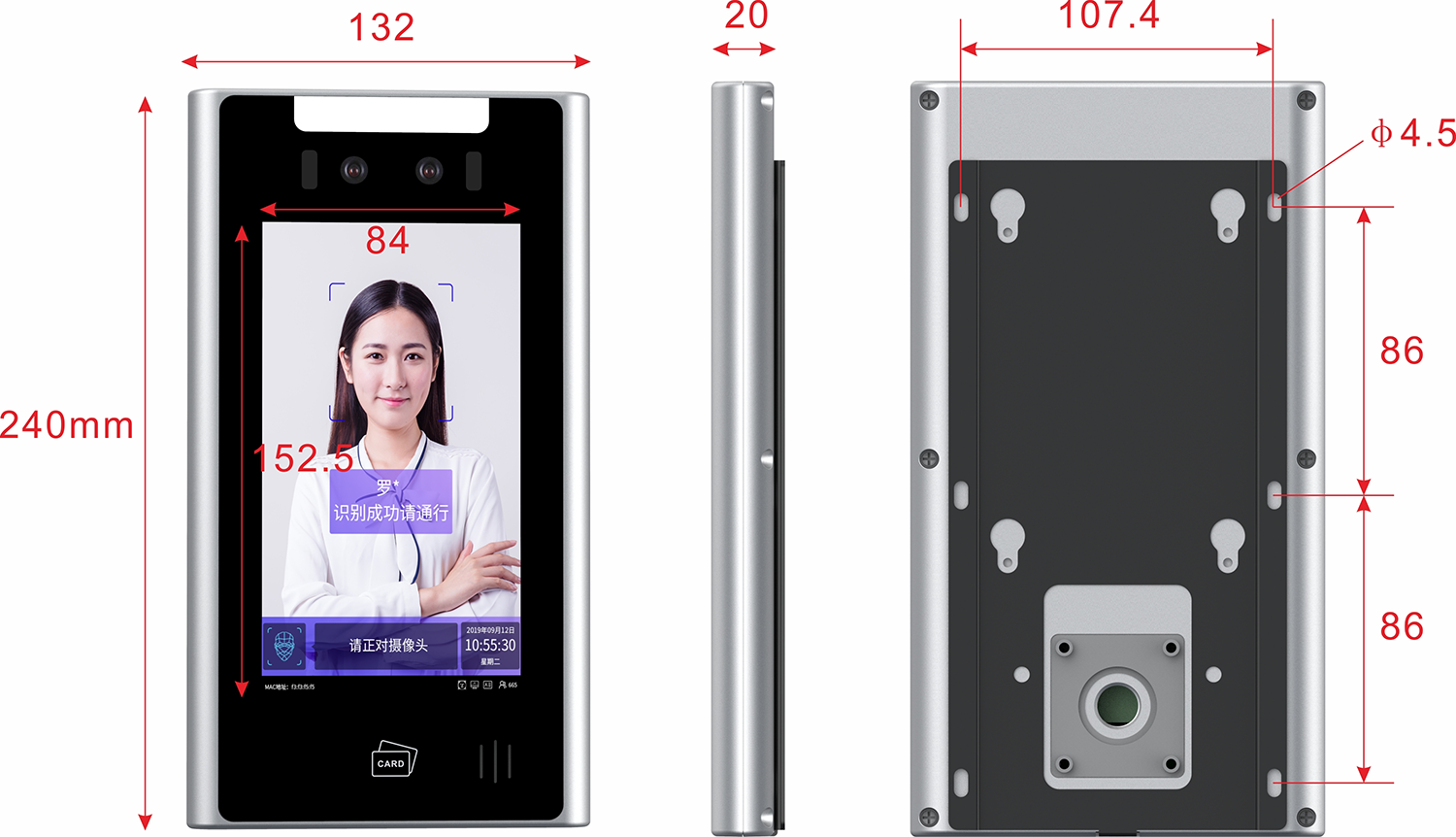

5.1 壁挂款尺寸

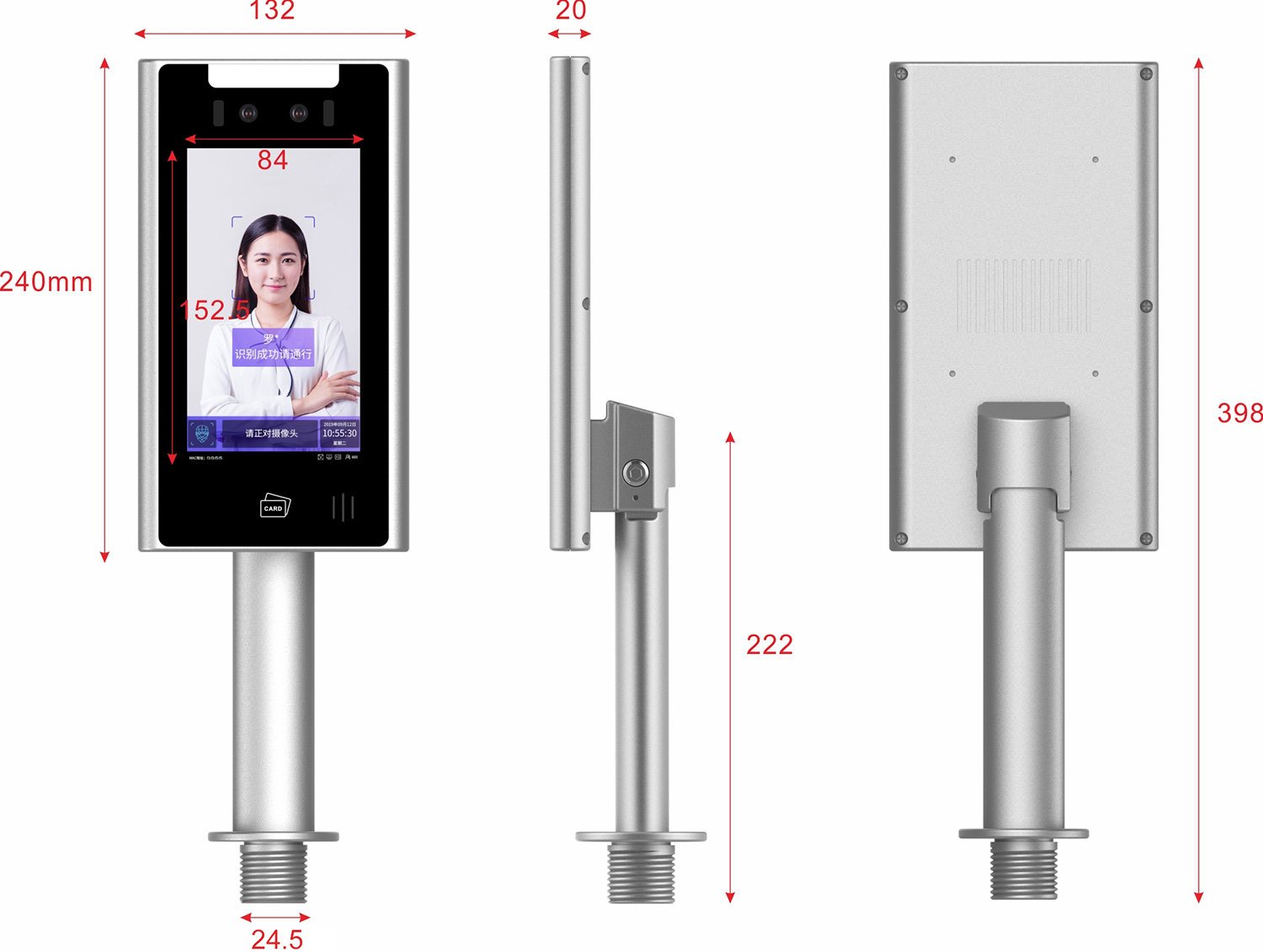

5.2 闸机款尺寸



六、安装接线

6.1闸机款安装示意图

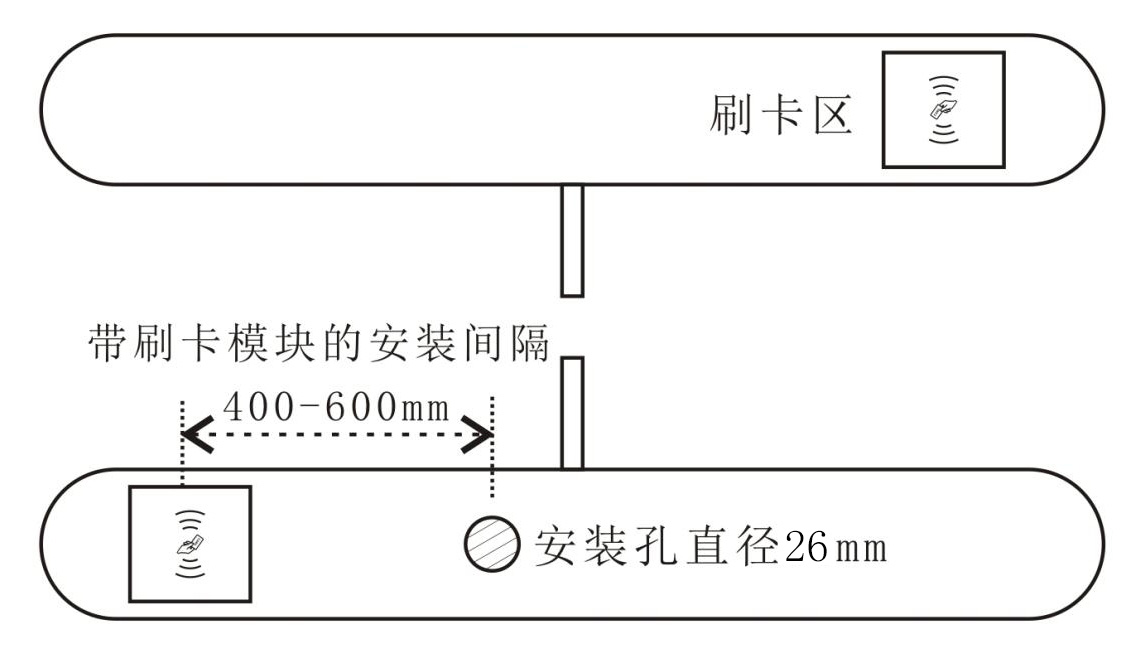

安装前,需综合考虑现场人群高矮、使用环境等因素,选择合适的开孔位置,一般在闸机中间或前侧开孔, 参考开孔位置如下图所示:


当闸机带刷卡功能时,安装人脸终端设备的开孔,应结合闸机高低尽量远离刷卡模块,推荐400mm及以上间隔,确保刷卡时抓拍清晰完整的人脸照片。若无刷卡模块,安装开孔位置无特殊要求。

安装时,拧下设备立柱下方的螺母,将线缆从螺母和垫片穿出,取下螺母和垫片(注意:此时不要连接网线、电源线等,避免安装麻烦)。

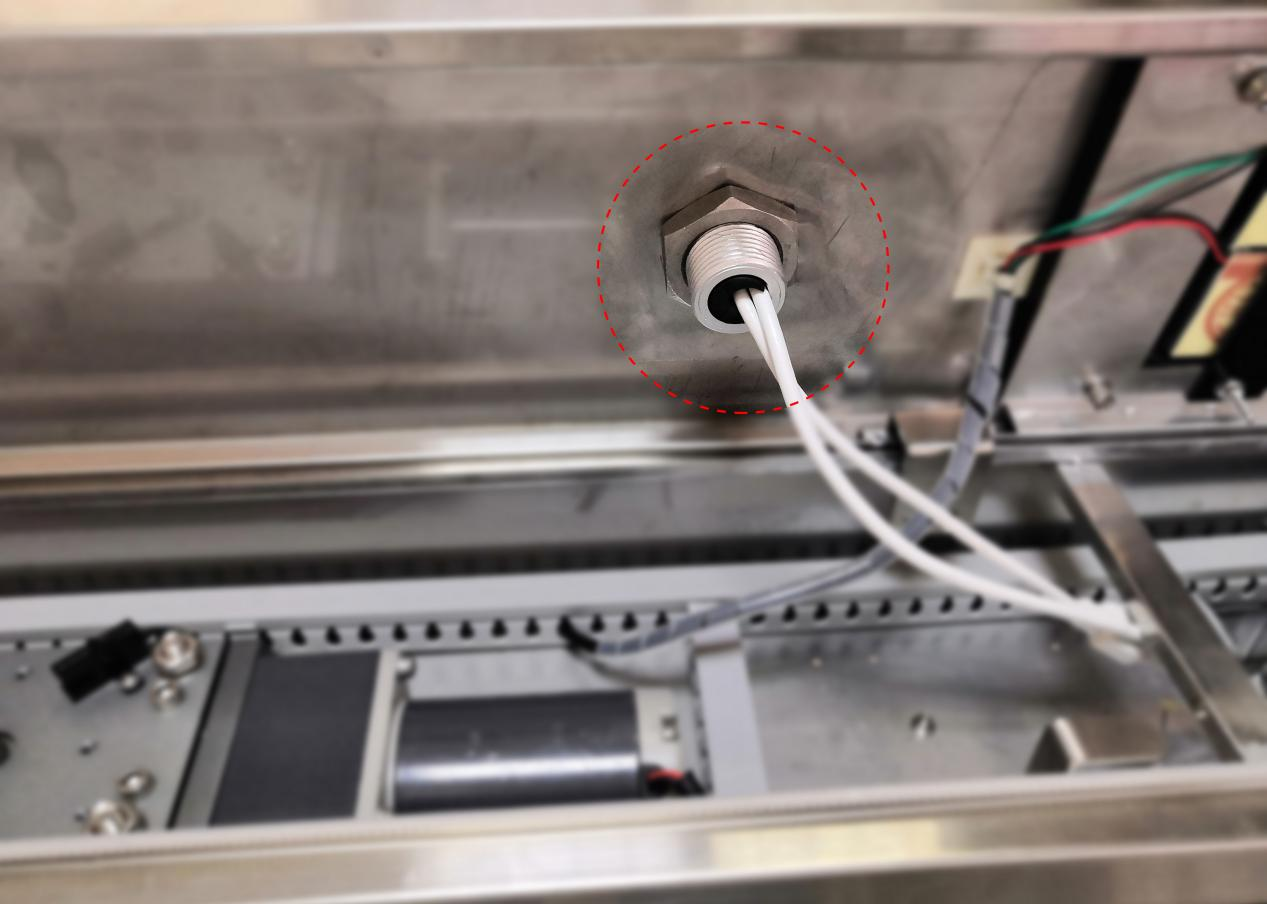

在闸机下方,将尾线依次穿过垫片、螺母,将螺母对准螺纹拧紧;连接电源、网线。双手扶住立柱,轻轻转动,可调节闸机角度,根据识别效果,将闸机头调整至合适的识别角度。

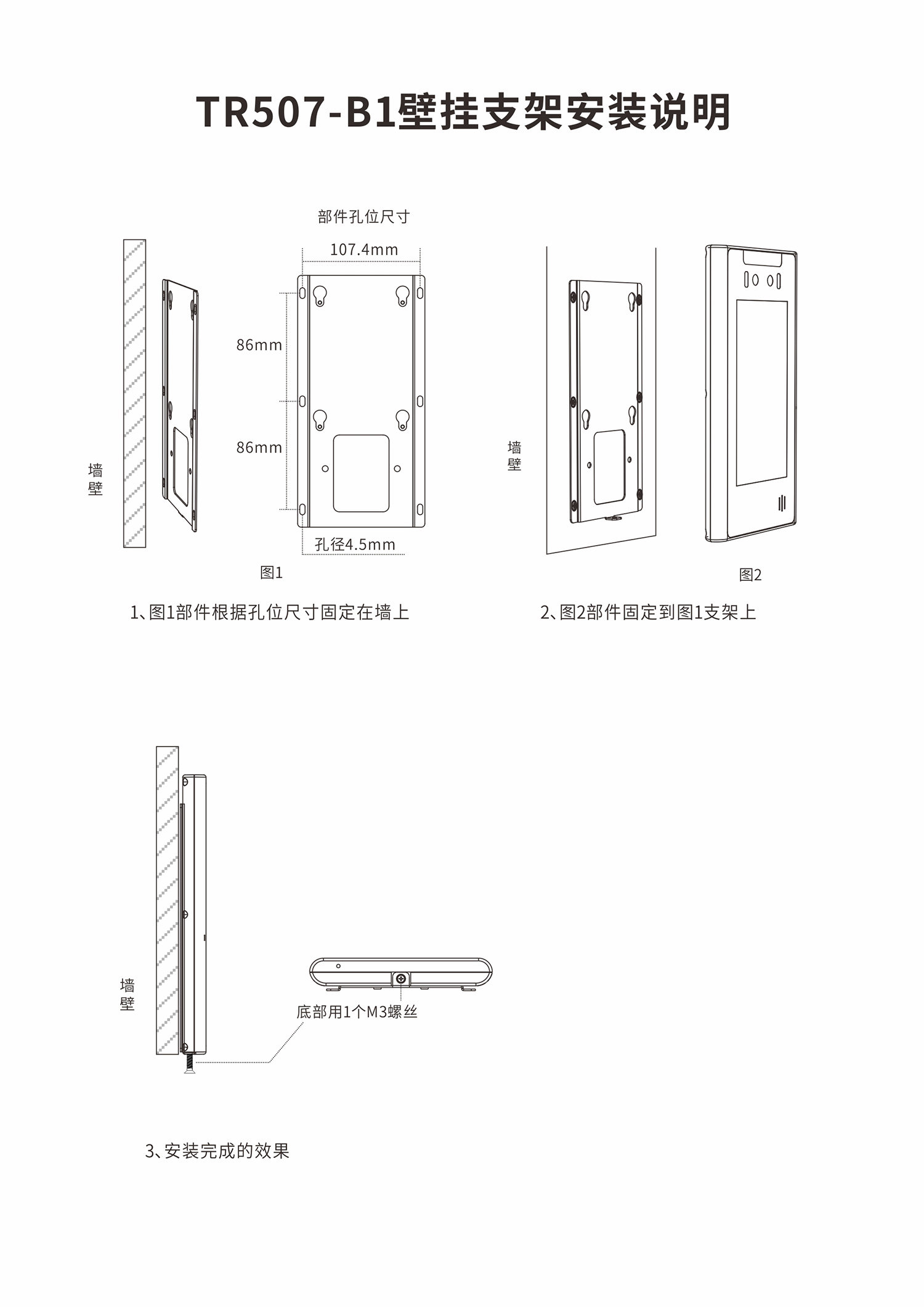

6.2 壁挂款安装示意图

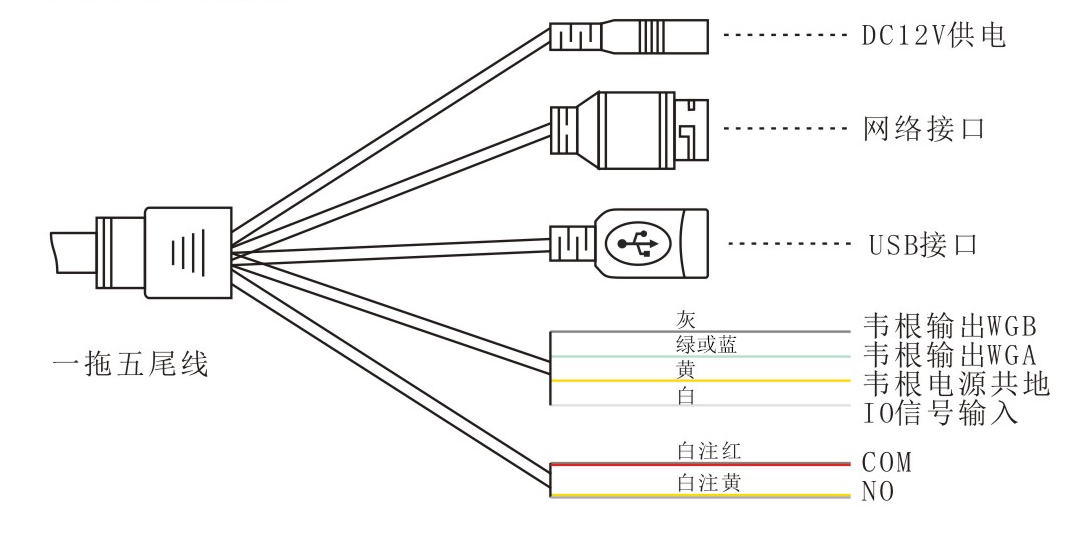

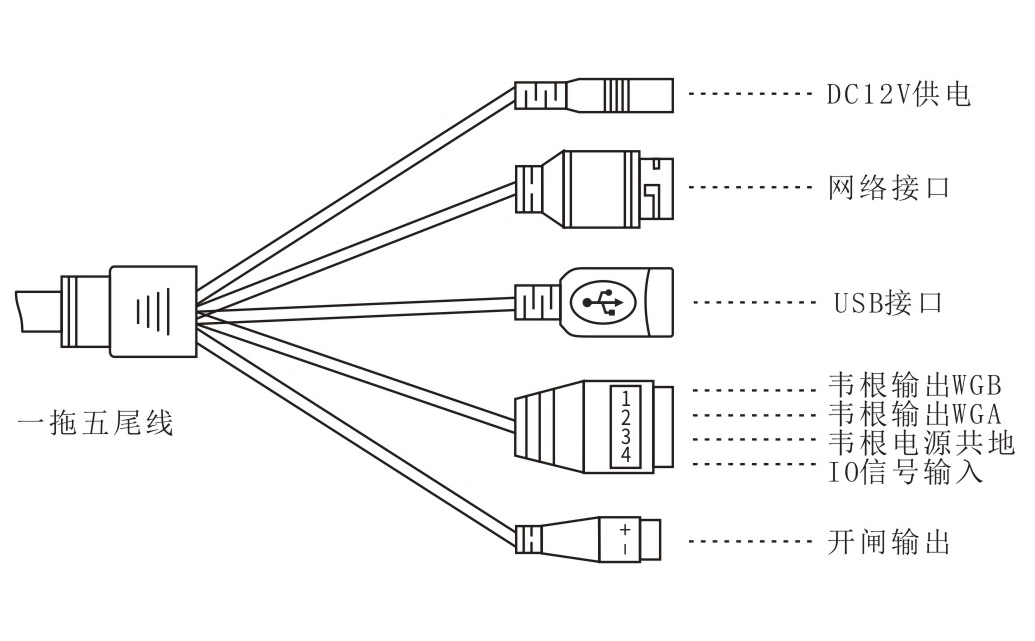

6.3尾线接线说明

6.3.1 闸机款尾线接线图


6.3.2 壁挂款尾线接线图
