CPU卡门禁读卡器

一、产品概述

SDXA-AG08UID是一款采用上海复旦微电子的加密算法，读取SM1国密卡序列号及文件数据，采用PSAM卡加密，保证数据安全。是安全防范级别比较高的部门优选产品。

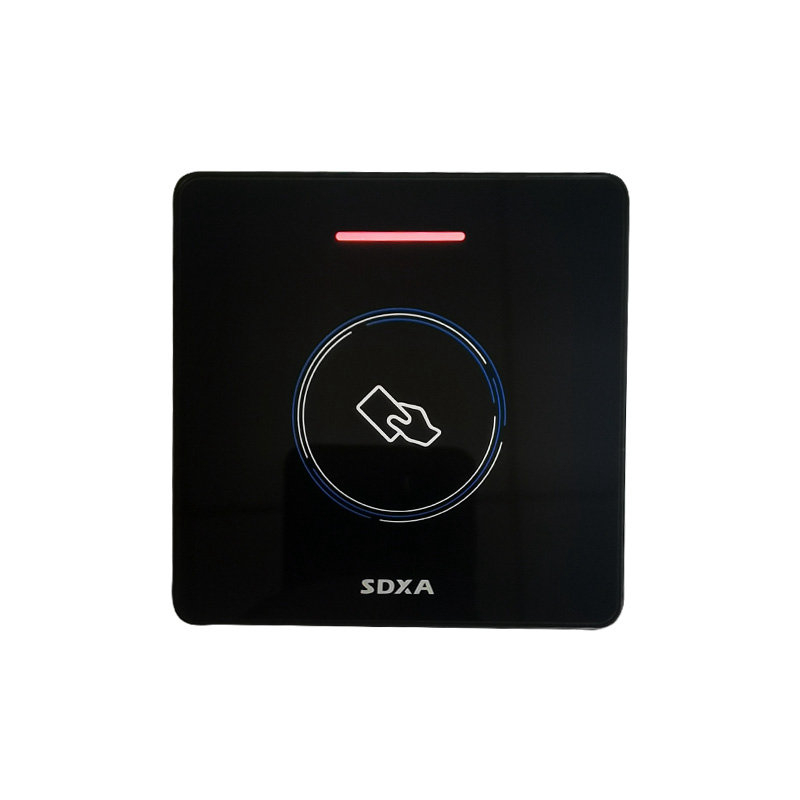

二、产品图片

三、产品特性

l【处理芯片】：采用 32 位 ARM 技术开发平台，速度更快更稳定；

l【支持卡片】： 上海复旦 FM12AG08 国密 CPU 卡文件数据读取；

l【输出格式】： Wiegand 输出；

l【韦根位数】：标准韦根 26/34输出；

l【读卡距离】：读文件数据>4cm；

l【通信距离】：读卡器到控制器通信距离最大可达 100 米（ WG34）；

l【读卡时间】： <200ms；

l【LED指示】：红、绿双色条形状态指示灯；

l【外壳顔色】：黑色；

l【外壳体积】：86×86×15mm；

l【工作电源】：DC9~15伏直流电；

l【工作电流】：<100mA（普通）；

l【抗金属】： 支持抗金属处理，可安装于任意金属及非金属环境；

l【工作温度】：-20~85℃。

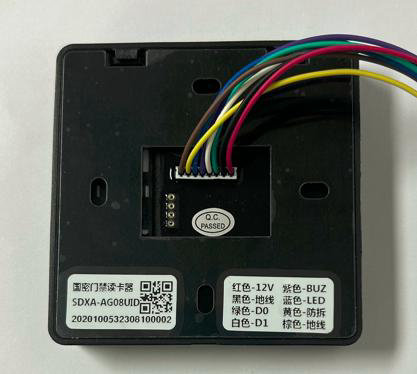

四、接线说明

表 1CPU卡门禁读卡器引线说明

五、使用方法

5.1 PSAM加密卡的安装

读卡器在使用之前应装入已制作好的PSAM加密卡，装入PSAM卡的时候必须断开电源，不得带电操作，以免损坏卡片。

 PSAM的安装步骤：

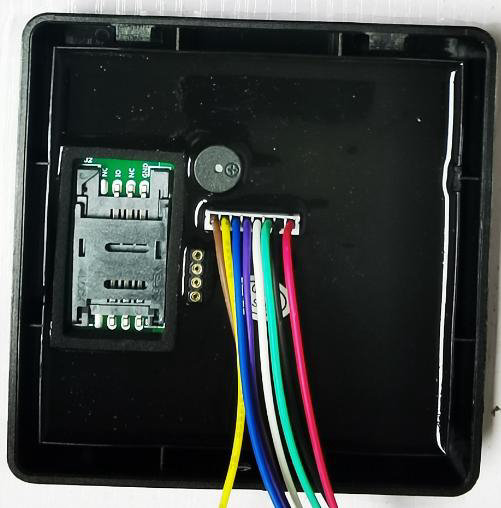

1、用螺丝刀拧开读卡器后盖，拆开后盖固定板；

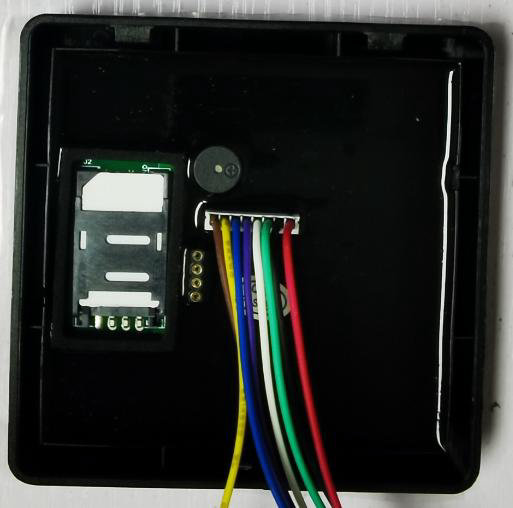

2、把安装PSAM卡座轻轻往下拨；

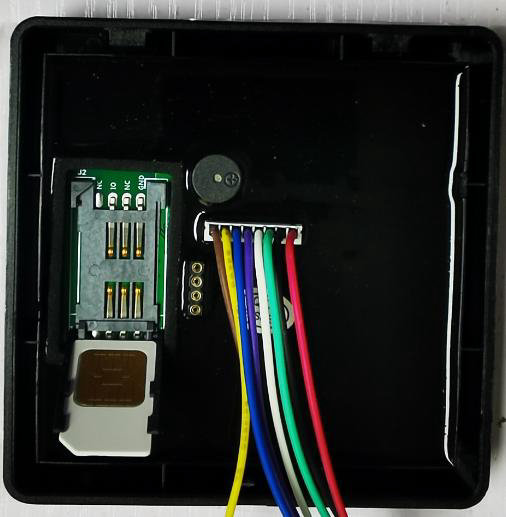

3、插入PSAM卡，注意卡片上的斜边与卡座对应；

4、按下卡座并轻轻往上拨，让卡座扣紧，保持卡片和卡座紧密接触。

5.2读卡器上电

读卡器上电时蜂鸣器会短鸣一声，表示门禁读卡器系统可正常启用运行。

5.3蜂鸣器、指示灯受控指示

蜂鸣器和指示灯受门禁控制器控制，当对以上信号线输入低电平时蜂鸣器会鸣叫及指示灯会亮绿色。
