蓝牙红外人体感应器

YD-6X1B/HW是基于红外线技术的自动控制模块,采用中日合资探头设计,灵敏度高,可靠性强,超低电压工作模式,采用无线蓝牙技术实现自组网和联动控制,在自动照明中用于人体存在检测实现灯光自动控制。

功能特点

1、全自动感应:人进入其感应范围则输出控制信号,人离开感应范围则自动延时关闭,延时关灯可设定的时间为5分钟、10分钟、20分钟、30分钟四个阶梯设置。

2、无线蓝牙自组网并实现联动开关控制。

3、可重复触发:即感应输出控制信号,在延时时间段内,如果有人体在其感应 范围活动,其输出将一直保持,(感应模块检测到人体的每一次活动后会自动顺延一个延时时段,并且以最后一次活动的时间为延时时间的起始点)。

4、探测距离在3~7米的范围内可调(调节距离电位器顺时针旋转,感应距离增大,反之,感应距离减小)

产品参数

工作电压:DC12V

工作电流:0.05mA

信号输出:蓝牙

触发方式:重复触发

延时时间:5分钟~30分钟

封锁时间:2.5S

入网重置:长按重置键5秒,可重新入网配置。

感应角度<110°锥角

工作温度:-15~70℃

外形尺寸:直径80mm,厚度18mm

感应范围:


注意事项

1. 感应模块通电后有一分钟左右的初始化时间,在此期间模块会间隔地输出 0-3 次,一分钟后进入待机状态。

 2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜,以免引进干扰信号产生误动作; 使用环境尽量避免流动的风,风也会对感应器造成干扰。

 3. 感应模块采用双元探头,探头的窗口为长方形,双元(A 元 B 元)位于较长方向的两 端,当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值,差值越 大,感应越灵敏,当人体从正面走向探头或从上到下或从下到上方向走过时,双元检测不 到红外光谱距离的变化,无差值,因此感应不灵敏或不工作;所以安装感应器时应使探头 双元的方向与人体活动最多的方向尽量相平行,保证人体经过时先后被探头双元所感应。 为了增加感应角度范围,本模块采用圆形透镜,也使得探头四面都感应,但左右两侧仍然 比上下两个方向感应范围大、灵敏度强,安装时仍须尽量按以上要求。

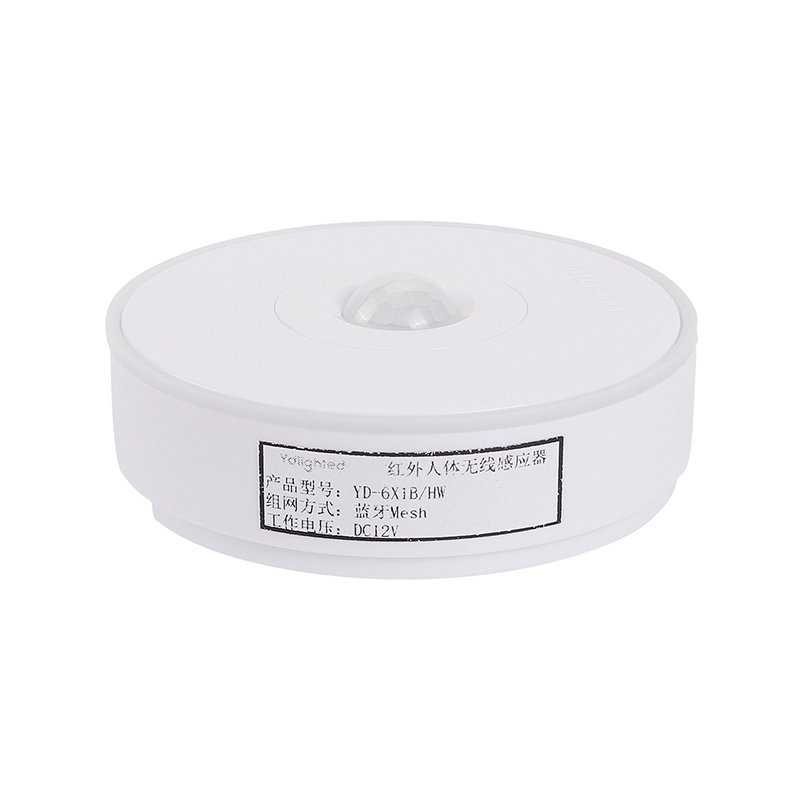

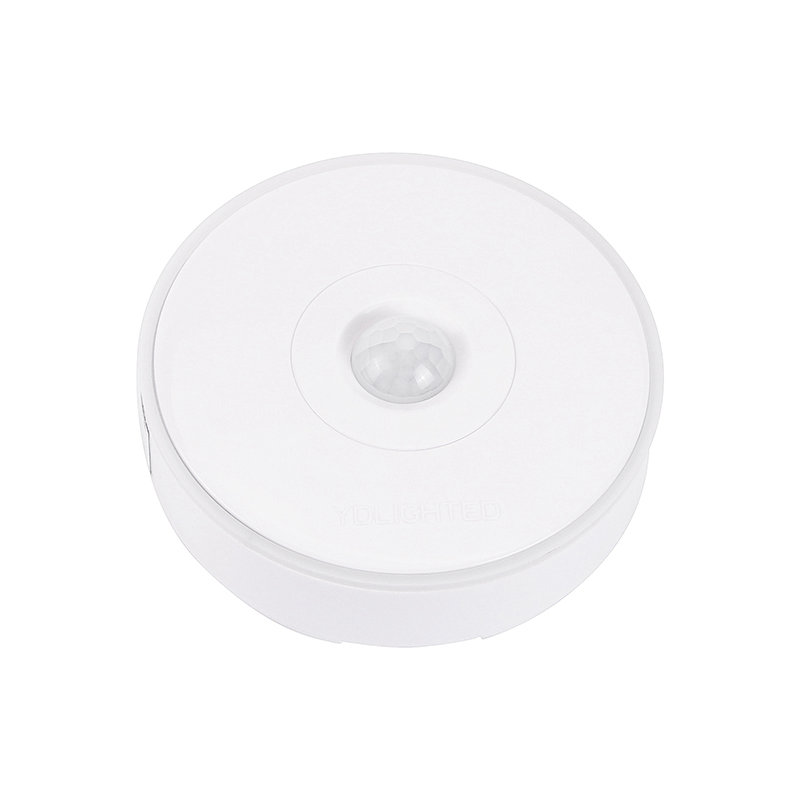

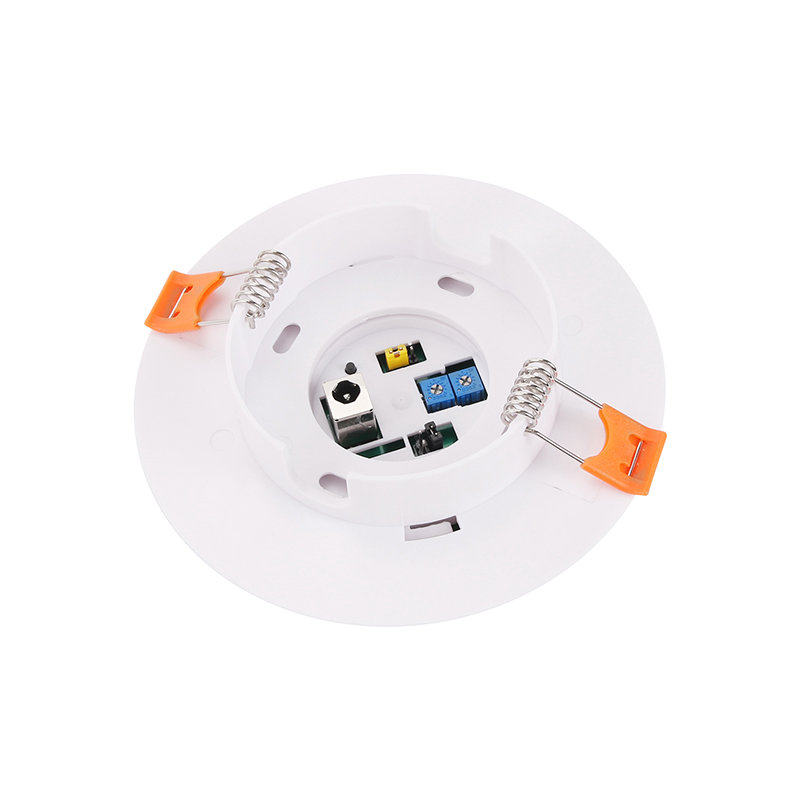

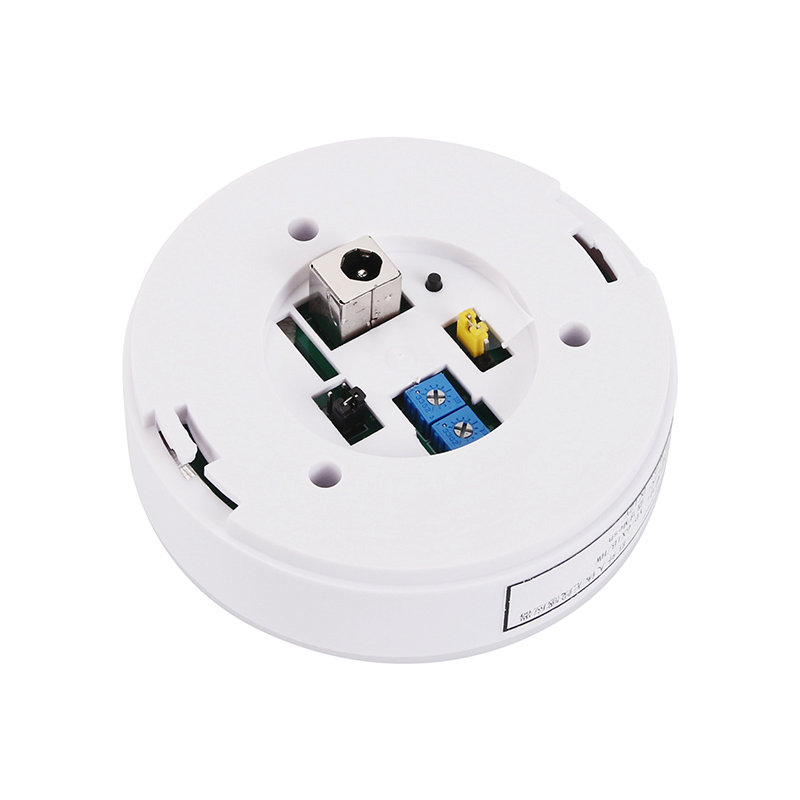

产品图片:
